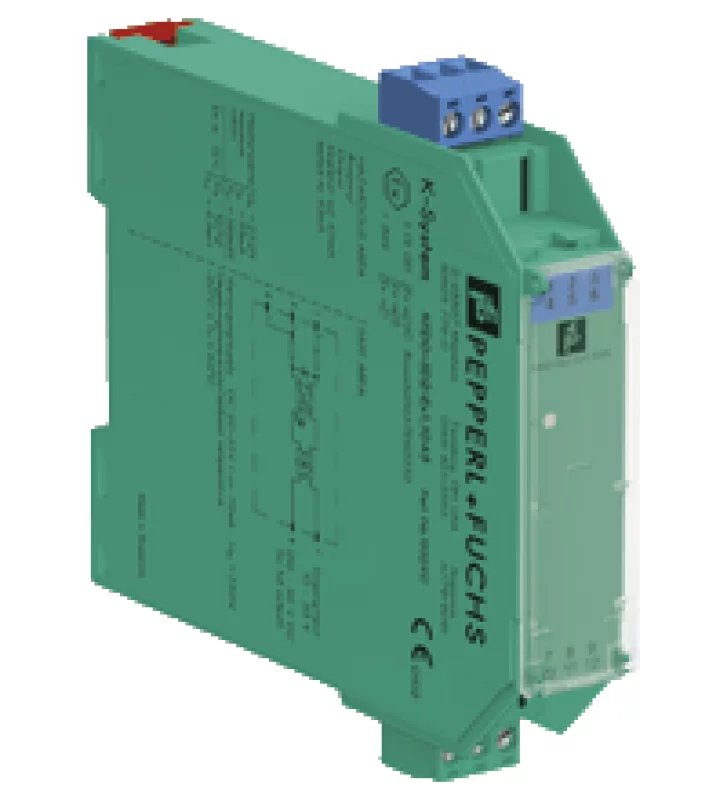

Блок управления клапаном KFD0-SD2-EX1.1045

Техническое описание KFD0-SD2-Ex1.1045 Описание оборудования предел тока 45 мА Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка Номинальное напряжение питание от петли Рассеяние мощности <1,05 Вт (≤ 30 В) вход Соединительная сторона контрольная сторона соединение клеммы 7, 8 Номинальное напряжение 20 ... 35 V DC Текущий 72 мА при входном напряжении 20 В, нагрузка = 220 Ом  50 мА при входном напряжении 35 В, нагрузка = 220 Ом Вывод Соединительная сторона полевая сторона соединение клеммы 1+, 2- Внутренний резистор Максимум. 282 Ом Текущий 45 45 мА напряжение ≥ 10 V Напряжение обратной связи минимум 22,7 В Номинальный рабочий ток 45 мА Выходной сигнал Эти значения действительны для номинального рабочего напряжения 20 ... 35 В постоянного тока. Задержка включения / выключения одиночный работа: typ. 1,7 мс / 50 мкс; периодический: тип. 5 мкс / 50 мкс Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
