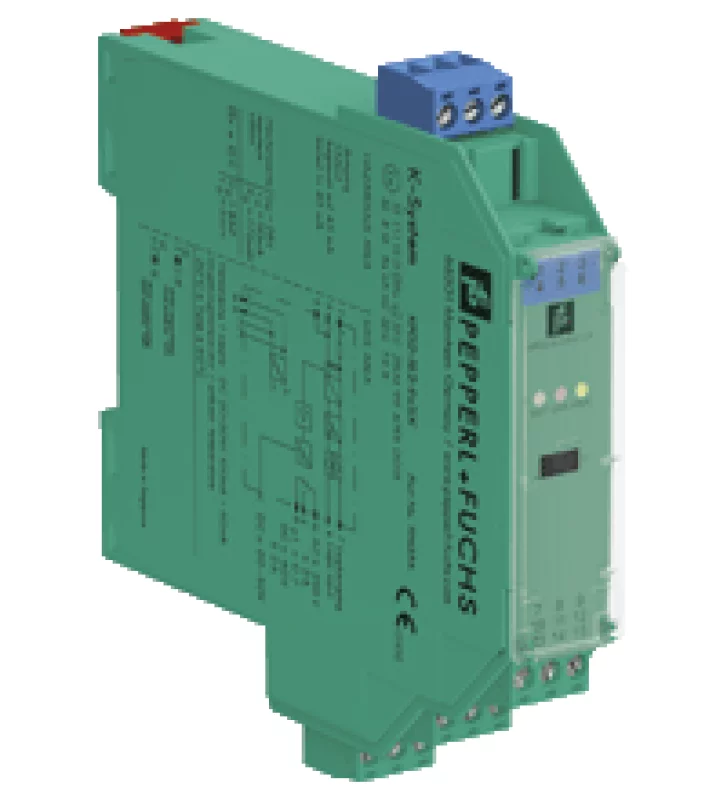

Блок управления клапаном KFD2-SL2-EX1.LK-Y1

Технические характеристики KFD2-SL2-Ex1.LK-Y1 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 19 ... 30 V DC Рассеяние мощности Максимум. 1,5 Вт Потребляемая мощность Максимум. 2 Вт при выходном токе 45 мА вход Соединительная сторона контрольная сторона соединение клеммы 7, 8 Входной ток 1-сигнал: 3,5 мА во всем диапазоне  0-сигнал: 1,5 мА при 5 В постоянного тока Уровень сигнала 1-сигнал: 16 ... 30 В DC  0-сигнал: 0 ... 5 В постоянного тока Вывод Соединительная сторона полевая сторона Выход I соединение клеммы 1+, 2- или 3- Внутренний резистор 270 Ом Текущий Максимум. 45 мА напряжение минимум 11,2 В Напряжение обратной связи минимум 23,5 В Выходной сигнал Эти значения действительны для номинального рабочего напряжения 19 ... 30 В постоянного тока. Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Обнаружение сбоя линии сигнал при коротком замыкании R B <50 Ом, обрыв провода R B > 10 кОм; испытательный ток <650 мкА Выход II сигнал неисправности соединение клеммы 10, 11, 12, неискробезопасные Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Механическая жизнь 2 x 10 7 циклов переключения Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21:2007 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
