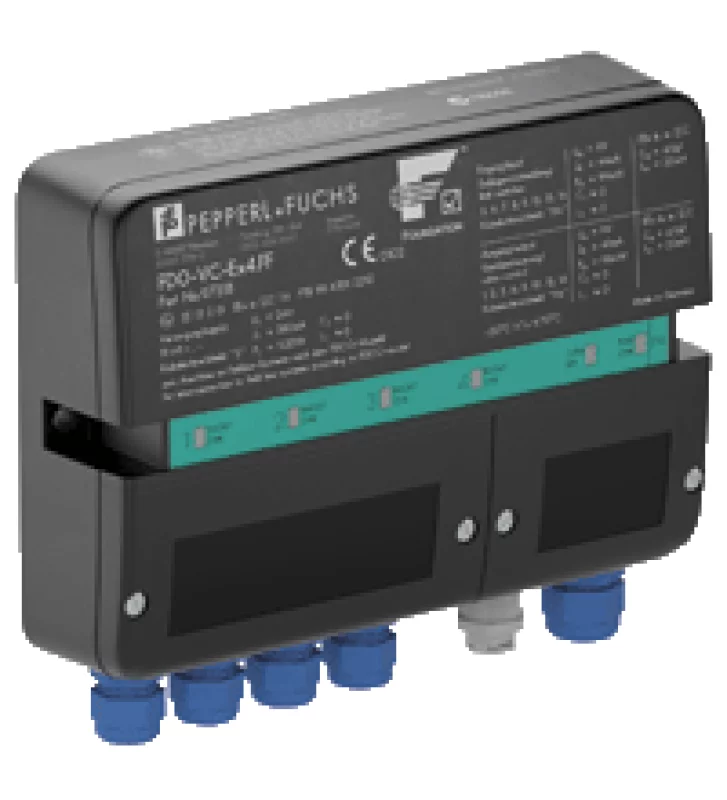

Блок управления клапаном FD0-VC-EX4.FF

Техническое описание FD0-VC-EX4.FF Основные Характеристики Проектирование / монтаж Внешняя установка Интерфейс полевой шины FOUNDATION Fieldbus соединение Соединение +, - Номинальное напряжение 9 ... 32 В Номинальный ток Максимум. 23 мА Скорость передачи 31,25 кбит / с протокол IEC 61158-2 Терминал "S" только для подключения экрана кабеля (BUS) и / или потенциальной компенсации Терминал "PA" только для подключения экрана кабеля (интерфейс датчика) и / или заземления Заземляющая пластина только для связи потенциальной компенсации Полевая схема входные соединение 8, для двоичных датчиков: клеммы 3, 4, 7, 8, 11, 12, 15, 16 Напряжение питания датчика 5 В Ток питания датчика 5 мА Задержка до доступности 2 мс Максимум. время цикла Максимум. 160 мс Выходы соединение клеммы 1+, 2-; 5+, 6-; 9+, 10-; 13+, 14- Выходное напряжение 6,4 ... 7,9 В Номинальный рабочий ток 1,5 мА Удерживающий ток 1 мА Гальваническая изоляция Foundation Fieldbus / Полевая схема безопасная гальваническая развязка в соотв. к EN 50020, пиковое значение напряжения 60 В Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Стандартное соответствие Гальваническая изоляция EN 60079-11 Электромагнитная совместимость NE 21: 2006 Степень защиты IEC / EN 60529 Стандарт полевой шины EN 50170/2 Условия окружающей среды Температура окружающей среды -20 ... 70 ° C (-4 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Сечение сердечника Кабель шины: ∅ 5 мм ... 10 мм  кабельные датчики / клапан: ∅ 4 мм ... 8 мм Корпус 187 мм x 129 мм x 46 мм Степень защиты IP65 Место установки Кабельные сальники вниз Вес 290 гр. монтаж панельный монтаж
