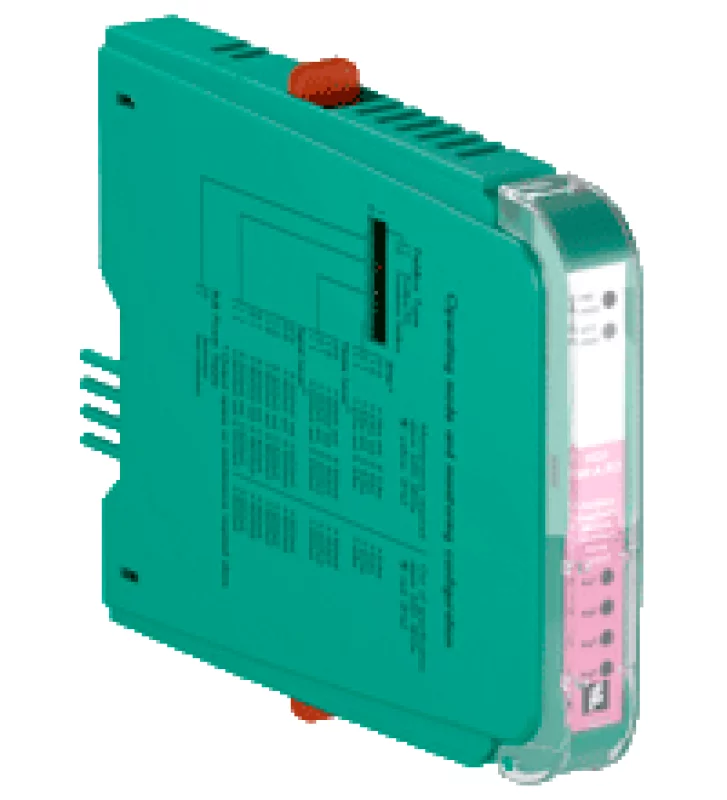

Диагностический модуль HD2-DM-A.RO

Техническое описание HD2-DM-A.RO Основные Характеристики Проектирование / монтаж Основанная на материнской плате Поставка Номинальное напряжение 19,2 ... 35 В Номинальный ток 40 ... 25 мА Рассеяние мощности Максимум. 1 Вт Интерфейс полевой шины Количество сегментов 4 Тип полевой шины FOUNDATION Fieldbus / PROFIBUS PA Номинальное напряжение 9 ... 32 В Индикаторы / эксплуатационные средства LED PRI PWR зеленый: включено, подключен первичный источник питания LED SEC PWR зеленый: включен, подключен вторичный источник питания LED Seg 1 ... 4 желтый: активность автобуса; желтый 2 Гц мигает: требуется техническое обслуживание; красный 2 Гц мигает: предел спецификации нарушен; красный: аппаратная ошибка Сигнал неисправности Сигнал VFC 1 A, 50 В постоянного тока, нормально закрытый DIP-переключатель тип полевой шины, избыточное питание, уровень сигнала, уровень шума, джиттер Гальваническая изоляция Сегмент полевой шины / сегмент полевой шины функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Стандартное соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529 Ударопрочность EN 60068-2-27 Виброустойчивость EN 60068-2-6 Условия окружающей среды Температура окружающей среды -40 ... 70 ° C (-40 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <95% без конденсации Ударопрочность 15 г 11 мс Виброустойчивость 1 г, 10 ... 150 Гц Степень загрязнения Максимум. 2, согласно IEC 60664 Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Тип соединения материнская плата Сечение сердечника материнская плата Материал корпуса Поликарбонат Ширина корпуса 18 мм Высота корпуса 106 мм Глубина заполнения 128 мм Степень защиты IP20 вес 100 гр. монтаж монтаж материнской платы
