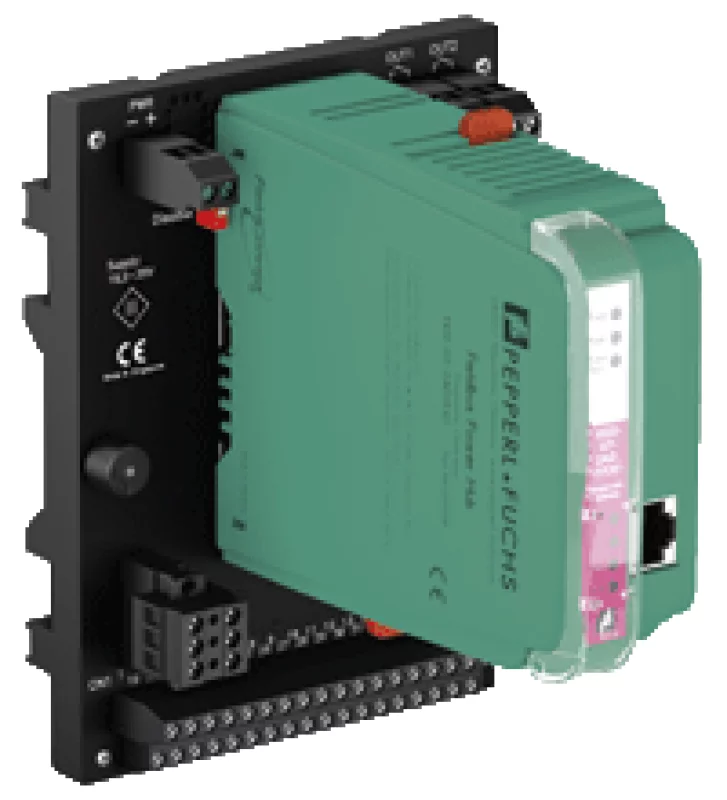

Диагностический шлюз KT-MB-GT2AD.FF.IO

Техническое описание KT-MB-GT2AD.FF.IO Основные Характеристики Проектирование / монтаж Основанная на материнской плате Поставка Номинальное напряжение 19.2 ... 35 В DC SELV / PELV Номинальный ток 210 ... 120 мА Рассеяние мощности Максимум. 4,2 Вт Интерфейс полевой шины Тип полевой шины FOUNDATION Fieldbus Профиль физического слоя тип профиля 114 Версия ITK 6 Реализация блок ресурсов1x  функциональный блок RS4x MDI, 1x MDO, 1x MAI, 1x  блок преобразователя DI16x ADM TB, 1x IO TB Обновление прошивки Ethernet полярность чувствительным к полярности Номинальное напряжение 9 ... 35 V SELV / PELV Номинальный ток 0 мА Подключение к силовой линии соединение Интерфейс Ethernet Номинальное напряжение Максимум. 35 В SELV / PELV порт 100 BASE-TX протокол TCP / IP и UDP / IP Сервисы ICMP, DHCP, AutoIP, HTTP Тип соединения Разъем RJ-45, 8-контактный Скорость передачи 100 Мбит / с Диагностическая шина соединение только для подключения к защищенным цепям Номинальное напряжение Максимум. 35 В Количество диагностических шин 2 Количество диагностических модулей / каналов 31 Использование интерфейса Ethernet, 8 Использование интерфейса полевой шины прекращение интегрированный Длина кабеля / канал 30 м Индикаторы / эксплуатационные средства Светодиодная ERR красный: неисправность оборудования Светодиод PWR зеленый: включить Сигнал неисправности зуммер LINK / ACT желтый CH1, CH2 желтый: активность диагностической шины входные Вход I, II Тип ввода выбирается: вход частоты, NAMUR / механический контакт частота соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Входная частота От 0,3 Гц до 1 кГц Продолжительность импульса минимум 50 мкс точность ± 1% Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание NAMUR Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6 соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Частота переключения 10 Гц Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание Вход III, IV Тип ввода NAMUR / механический контакт NAMUR Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6 соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Частота переключения 10 Гц Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание Вход V Тип ввода выбирается: диагностическая шина CH 1 тревожный вход, NAMUR / механический контакт Тревожный вход соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание NAMUR Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6 соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Частота переключения 10 Гц Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание Вход VI Тип ввода выбирается: диагностическая шина Входной сигнал тревоги CH 2, NAMUR / механический контакт Тревожный вход соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание NAMUR Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6 соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Частота переключения 10 Гц Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание Вход VII, VIII Тип ввода выбирается: Pt100 4-проводной вход температуры, NAMUR / механический контакт температура соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Диапазон измерений -50 ... 90 ° C (-58 ... 194 ° F) точность 1 K Измерительный ток 1 мА Сопротивление свинца 4,2 Ом на линию Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание NAMUR Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6 соединение только пассивная нагрузка Номинальное напряжение Максимум. 35 В Частота переключения 10 Гц Длина кабеля Максимум. 30 м Обнаружение сбоя линии обрыв провода, короткое замыкание влажность Диапазон измерений 0 ... 95% относительной влажности точность 2% относительной влажности разрешение 0,04% Выходы Выход I Тип выхода выбирается: диагностическая шина CH 1, реле, NO-контакт Контактная информация 250 В AC / 6 Резистивная нагрузка Механическая жизнь 1 x 10 5 циклов переключения Время отклика время включения 7 мс, время выключения 3 мс Частота переключения 6 мин -1 полная нагрузка, 1200 мин -1 без нагрузки Выход II Тип выхода выбирается: диагностическая шина CH 2, реле, NO-контакт Контактная информация 250 В AC / 6 Резистивная нагрузка Механическая жизнь 1 x 10 5 циклов переключения Время отклика время включения 7 мс, время выключения 3 мс Частота переключения 6 мин -1 полная нагрузка, 1200 мин -1 без нагрузки Результат III Тип выхода выбирается: общий аварийный сигнал, беспотенциальный контакт, контакт NC соединение только для подключения к защищенным цепям напряжение 50 В постоянного тока Текущий Максимум. 1 A Выход IV Тип выхода общий сигнал тревоги, зуммер Гальваническая изоляция Все цепи / FE функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Выход I, II / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 250 В эфф. Ethernet / Питание функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Ethernet / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Fieldbus / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Диагностическая шина / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Низкое напряжение Директива 73/23 / EEC EN 61010 Стандартное соответствие Гальваническая изоляция IEC 62103 Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Стандарт полевой шины IEC 61158-2 Климатические условия DIN IEC 721 Ударопрочность EN 60068-2-27 Виброустойчивость EN 60068-2-6 Ethernet IEEE 802.3 Условия окружающей среды Температура окружающей среды -40 ... 60 ° C (-40 ... 140 ° F) взрывоопасная зона  -40 ... 70 ° C (-40 ... 158 ° F) безопасная зона горизонтальная установка на DIN-рейку Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <95% без конденсации Ударопрочность 5 г 11 мс Виброустойчивость 1 г, 10 ... 150 Гц Степень загрязнения Максимум. 2, согласно IEC 60664 Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Материал корпуса Поликарбонат Ширина корпуса см. размеры Высота корпуса см. размеры Глубина заполнения см. размеры Степень защиты IP20 Вес 500 гр. монтаж Монтаж на DIN-рейку
