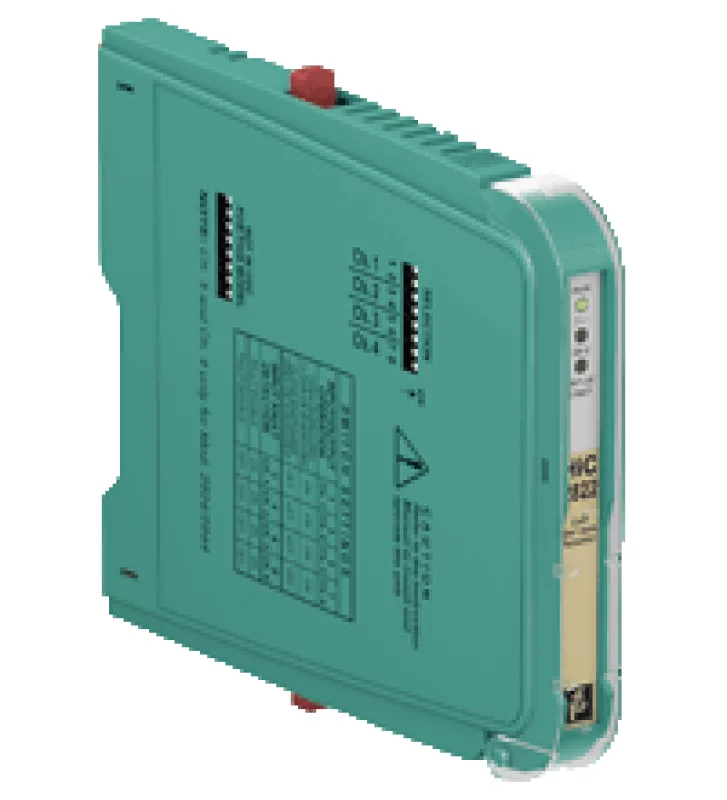

Коммутирующий усилитель HIC2822

Техническое описание HiC2822 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 30 мА Рассеяние мощности ≤ 600 мВт Потребляемая мощность ≤ 600 мВт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-) Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 20 мс / мин. 20 мс Вывод Соединительная сторона контрольная сторона соединение SL1: 8a, 7a; 10а, 9а Выход I сигнал; реле Выход II сигнал; реле Контактная информация 50 В постоянного тока / 0,5 А Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Механическая жизнь 10 7 циклов переключения Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Частота переключения ≤ 10 Гц Гальваническая изоляция Выход / питание основная изоляция согласно. к EN 50178, номинальное напряжение изоляции 50 В переменного тока Выход / Выход основная изоляция согласно. к EN 50178, номинальное напряжение изоляции 50 В переменного тока Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Гальваническая изоляция EN 50178: 1997 Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 вход EN 60947-5-6: 2000 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате кодирование контакты 1 и 2 обрезаны.  Для получения дополнительной информации см. описание системы.
