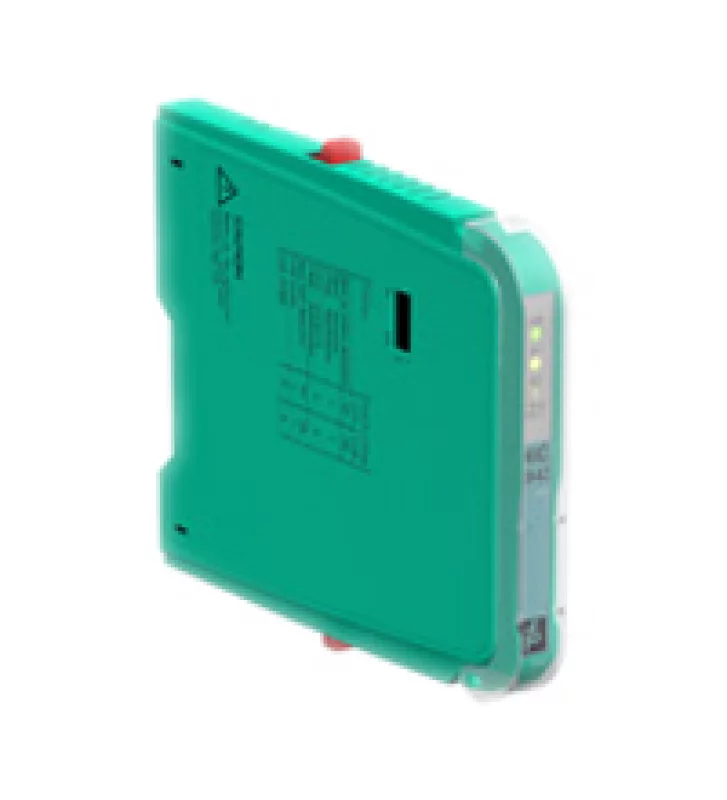

Коммутирующий усилитель HIC2831R1

Техническое описание HiC2831R1 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 25 мА Рассеяние мощности ≤ 500 мВт Потребляемая мощность ≤ 600 мВт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-) Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 100 мкс / мин. 100 мкс Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) Номинальное напряжение 19 ... 30 В постоянного тока с внешним сопротивлением> 2 кОм, например 16-канальная плата ProSafe DI SDV144 от Yokogawa Время отклика ≤ 200 мкс Выход I, II сигнал или сообщение об ошибке, пассивный транзисторный выход (резистивный)  0-сигнал: 33 кОм ± 5% + падение напряжения 6,5 В ± 0,5 В  1-сигнал: падение напряжения 6,5 В ± 0,5 В  неисправность:> 100 кОм Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Частота переключения ≤ 5 кГц Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2012, EN 61326-3-2: 2008 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
