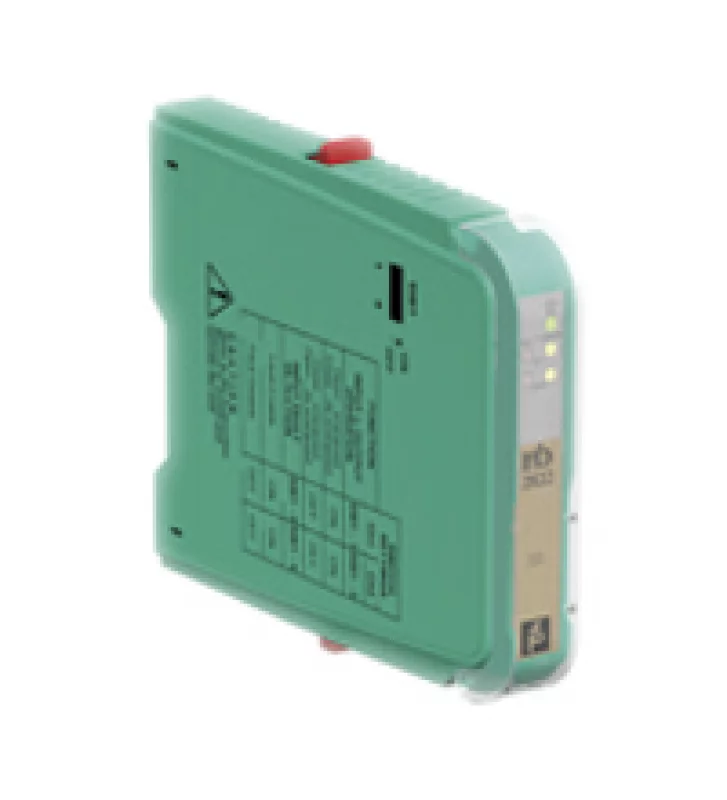

Коммутирующий усилитель HID2822

Техническое описание HiD2822 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В пост. Тока Номинальный ток 15 мА при 24 В, реле под напряжением (на канал) Рассеяние мощности 0,35 Вт при 24 В (на канал) вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-) Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Типы подключаемых датчиков потенциально свободный контакт или датчик приближения Точка переключения контакт разомкнут 0,2 ... 1,2 мА, контакт закрыт 2,1 ... 6,5 мА Обнаружение сбоя линии обрыв 0 ... 0,2 мА, короткое замыкание 6,5 мА ... максимальное значение Вывод Соединительная сторона контрольная сторона соединение SL1: 8a, 7a, 8b, 7b; 10a, 9a, 10b, 9b Вывод сигнал: реле DPST на канал, выбор фазы Время отклика 20 мс Контактная информация 50 В постоянного тока / 0,5 Неиндуктивный Механическая жизнь 10 7 циклов переключения Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Частота переключения <10 Гц Гальваническая изоляция Выход / питание функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Выход / Выход функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Гальваническая изоляция EN 50178: 1997 Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Относительная влажность 5 ... 90%, без конденсации до 35 ° C (95 ° F) Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате кодирование контакты 1 и 2 обрезаны.  Для получения дополнительной информации см. описание системы.
