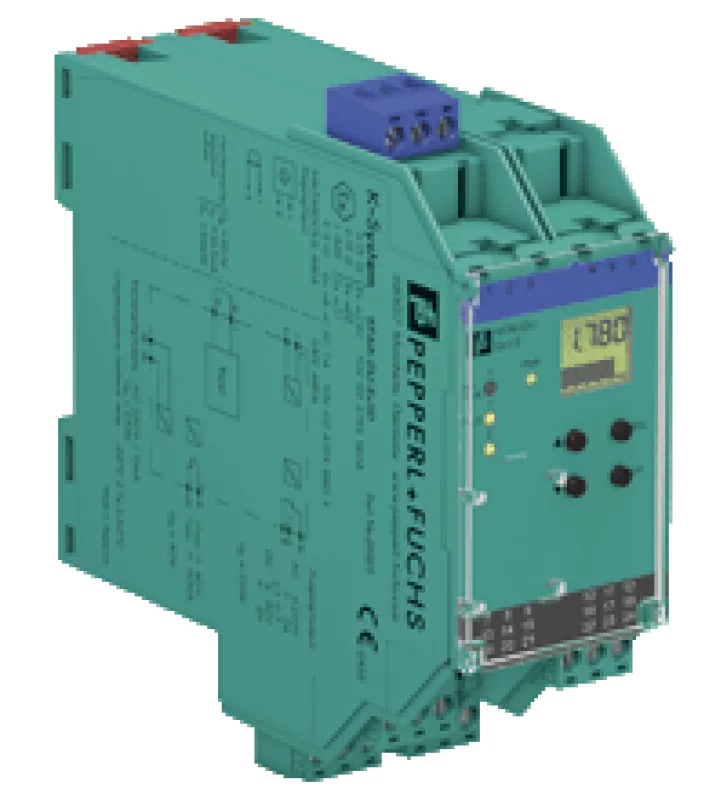

Коммутирующий усилитель KFA5-DU-EX1.D

Техническое описание KFA5-DU-Ex1.D Основные Характеристики Тип сигнала Цифровой вход Поставка соединение клеммы 23, 24 Номинальное напряжение 115 В переменного тока ± 10% Номинальный ток 35 мА Потребляемая мощность 4 ВА вход Соединительная сторона полевая сторона соединение Вход I: клеммы 1+, 3-; вход II: клеммы 13+, 14- Вход I соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания 8.2 В / 10 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Продолжительность импульса минимум 75 мкс / 1 мс см. Инструкции по эксплуатации; необходимо соблюдать максимальную входную частоту. Входная частота 0 ... 80 Гц, делитель импульсов 0 ... 1 кГц Обнаружение сбоя линии обрыв I ≤ 0,15 мА; короткое замыкание I> 6,5 мА Вход II сброс Активный пассивный I> 3 мА / I <1,5 мА Напряжение разомкнутой цепи / ток короткого замыкания 12 В / 3,5 мА Продолжительность импульса минимум 10 мс Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 10, 11, 12; выход II: клеммы 19+, 20- Выход I сигнал, релейный выход Контактная информация 253 В AC / 2 A / cos φ ≥ 0,7; 40 В постоянного тока / 2 А Механическая жизнь 5 x 10 7 циклов переключения Задержка включения / выключения ок. 20 мс / ок. 20 мс Выход II сигнал, электронный блок, изолированный Контактная информация 40 В / 50 мА Задержка включения / выключения после поднятия входного фланца 3 мс; после падения входного фланца 2 мс Уровень сигнала 1-сигнал: (L +) -2,5 В (50 мА, защита от короткого замыкания / перегрузки)  0-сигнал: заблокированный выход (ток неактивного ≤ 10 мкА) Характеристики переноса Вход I разрешение <0,1% от установленного значения, мин. 10 мс точность 2 мс Влияние температуры окружающей среды 0,003% / К (50 м.д.) Гальваническая изоляция Входные I / другие схемы усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход I / источника питания и сброс усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход I, II против друг друга усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход II / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход II / сброс базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф. Сброс / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения Светодиоды, дисплей Элементы управления Панель управления конфигурация с помощью кнопок управления этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 300 гр. Габаритные размеры 40 x 119 x 115 мм, тип корпуса C3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
