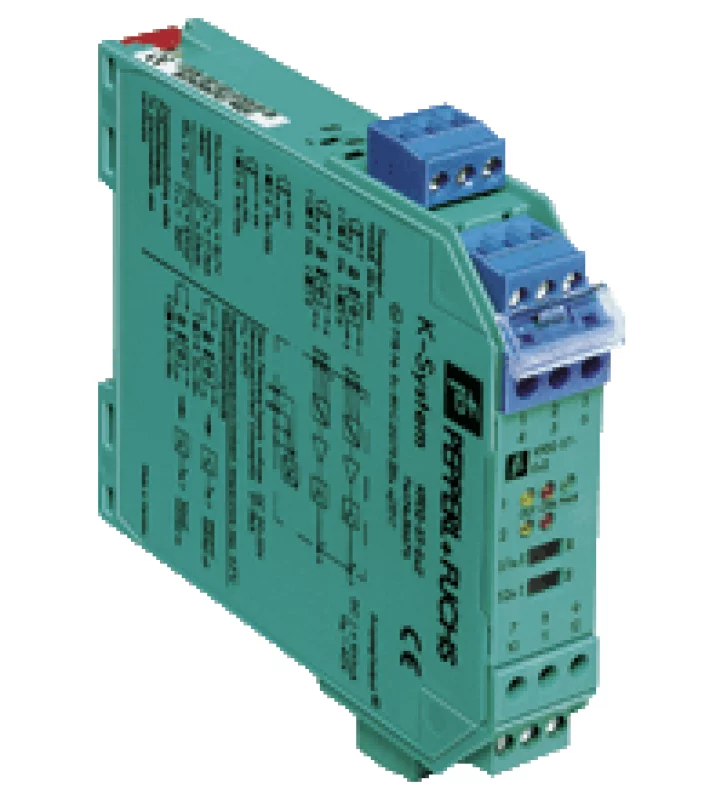

Коммутирующий усилитель KFD2-SR-Ex2

Техническое описание KFD2-SR-Ex2 Основные Характеристики Тип сигнала Цифровой вход Поставка соединение Силовая рельс или клеммы 11 (L +), 12 (L-) Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10 % Номинальный ток 47 ... 27 мА Рассеяние мощности <850 мВт Потребляемая мощность <850 мВт вход соединение клеммы 1+, 2+, 3-; 4+, 5+, 6- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Отношение Pulse / Pause минимум 20 мс / мин. 20 мс Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6 мА Вывод соединение выход I: клеммы 7, 8; выход II: клеммы 9, 10 Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка; Задержка включения / выключения ок. 20 мс / ок. 20 мс Механическая жизнь 5 x 10 7 циклов переключения Характеристики переноса Частота переключения ≤ 25 Гц Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Низкое напряжение Директива 2006/95 / EC EN 50178: 1997 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 150 гр.
