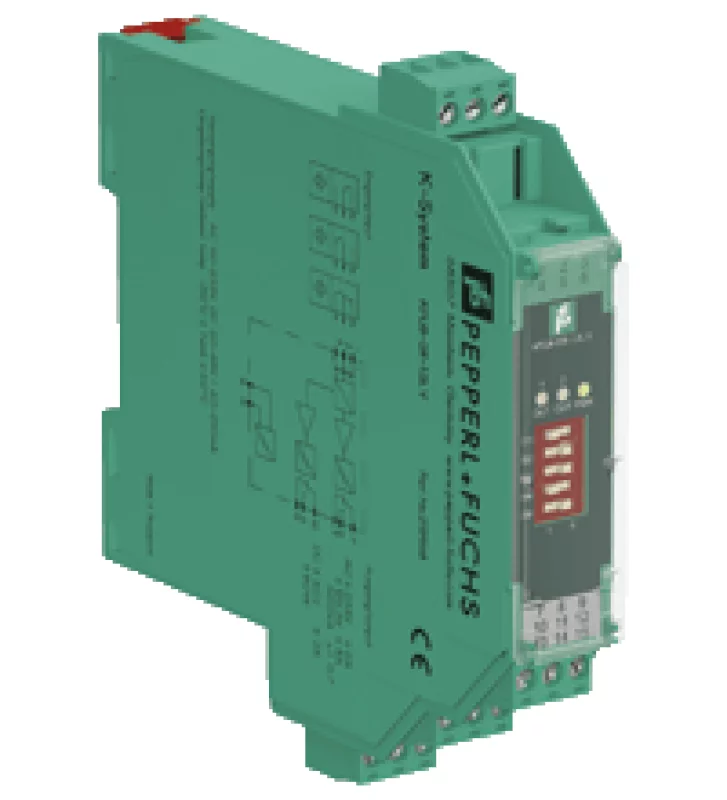

Коммутирующий усилитель KFU8-SR-1.3L.V

Технические характеристики KFU8-SR-1.3LV Основные Характеристики Тип сигнала Цифровой вход Поставка соединение терминалы 14, 15 Номинальное напряжение 20 ... 48 В постоянного тока или 90 ... 253 В переменного тока, 45 ... 65 Гц Номинальный ток ≤ 230 мА Рассеяние мощности 2,3 Вт Потребляемая мощность Максимум. 4,5 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2, 3- Номинальные значения 22 ... 24 В постоянного тока / 100 мА, см. Дополнительную информацию Ток короткого замыкания Максимум. 125 мА Точка переключения PNP:  0-сигнал: <12,5 В  1-сигнал:> 13,5 В  NPN и двухтактный выход:  0-сигнал: <4,5 В  1-сигнал:> 5,5 В Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7, 8, 9  выход II: клеммы 10, 11, 12 Выход I, II сигнал, реле Контактная информация 250 В AC / 2 A / cos φ ≥ 0,7; 125 В AC / 4 A / cos φ> 0,7; 40 В постоянного тока / 2 А Механическая жизнь 20 x 10 6 циклов переключения Электрическая жизнь 0,2 x 10 6 циклов переключения (40 V DC, 2 A, омический)  0,4 x 10 6 циклов переключения (253 В переменного тока, 2 A, cos φ = 1)  0,25 x 10 6 циклов переключения (253 В переменного тока, 2 A, cos φ = 0,7) Минимальная нагрузка 50 мВт, 5 В постоянного тока Задержка включения / выключения ≤ 90 мс / ≤ 90 мс Характеристики переноса Частота переключения ≤ 5 Гц для задержки 0 с  регулируемая задержка / обесточенная задержка: 0 ... 79 с Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / Выход усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2012 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 166 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
