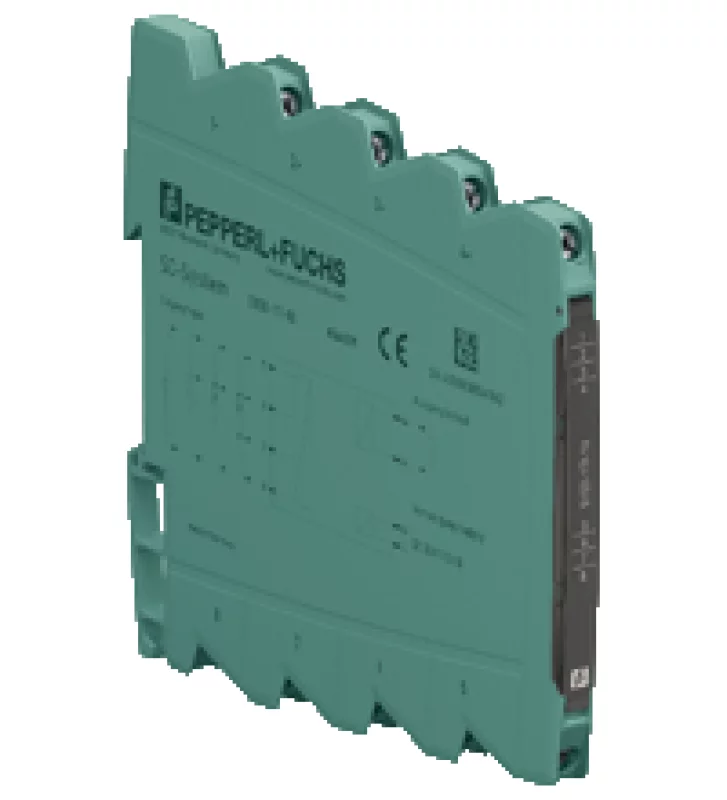

Преобразователь сигнала датчика температуры S1SD-1TI-1U

Техническое описание S1SD-1TI-1U Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Шина питания или терминалы 1-, 2+ Номинальное напряжение 16,8 ... 31,2 В постоянного тока Рассеяние мощности 0,7 Вт Потребляемая мощность 0,8 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 5, 6, 7, 8 PTC тип KT, KTY, ST Измерительный ток ок. 200 мкА Типы измерений 2-, 3-, 4-проводное соединение Сопротивление свинца ≤ 100 Ом на линию Мониторинг измерительных контуров поломка датчика, обрыв провода, короткое замыкание RTD тип Pt100, Pt200, Pt500, Pt1000 (EN 60751: 1995)  типа Ni100, Ni200, Ni500, Ni1000 (DIN 43760) Измерительный ток ок. 200 мкА Типы измерений 2-, 3-, 4-проводное соединение Сопротивление свинца Максимум. 100 Ом на линию Мониторинг измерительных контуров поломка датчика, обрыв провода, короткое замыкание Термопары тип B, E, J, K, N, S, T (IEC 584-1: 1995)  тип L, U (DIN 43710: 1985)  тип C, D (ASTM E988) Компенсация холодного спая внешний (Pt100) и внутренний, вручную Сопротивление свинца Максимум. 10 кОм Мониторинг измерительных контуров поломка датчика, обрыв провода резистор Диапазон измерений 0 ... 5 кОм Потенциометр 0,2 ... 50 кОм Типы измерений 3-проводное соединение напряжение -100 ... 100 мВ  -1000 ... 1000 мВ Входное сопротивление ≥ 1 МОм Вывод Соединительная сторона контрольная сторона соединение терминалы 3-, 4+ пульсация ≤ 10 мВ эфф Сигнал неисправности недорогой или высококлассный Характеристики переноса точность Максимум. 0,1% от полной шкалы Время измерения ≤ 300 мс Влияние температуры окружающей среды <100 ppm / K полномасштабного значения Индикаторы / настройки Элементы управления Клавиши DIP-переключателя конфигурация через DIP-переключатели  через клавиши  через программное обеспечение этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -25 ... 70 ° C (-13 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 соединение винтовые клеммы Сечение сердечника 0,5 ... 2,5 мм 2 (20 ... 14 AWG) Вес 70 гр. Габаритные размеры 6.2 x 97 x 107 мм , тип корпуса S1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
