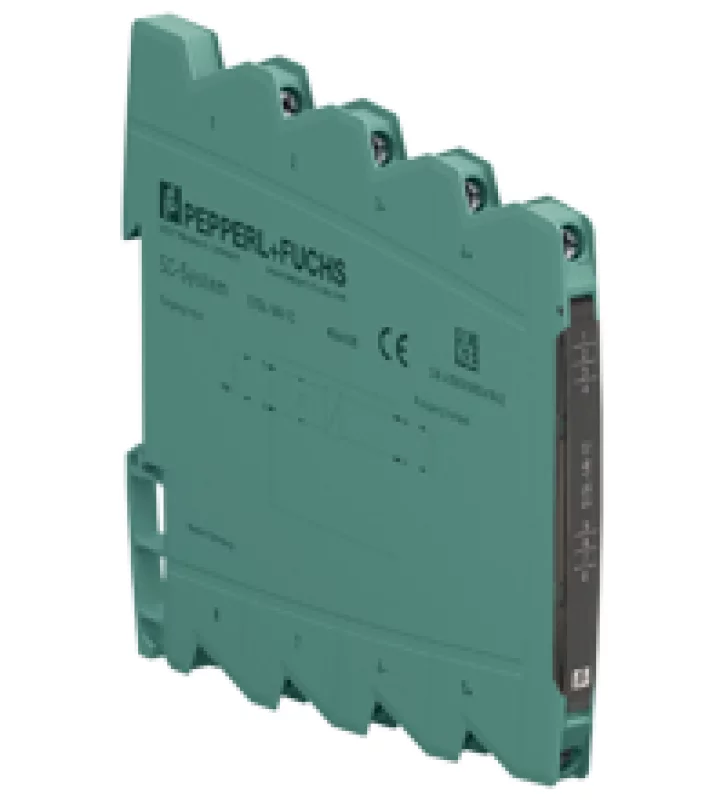

Разделительный модуль S1SL-1AI-1C

Техническое описание S1SL-1AI-1C Основные Характеристики Тип сигнала Аналоговый вход Поставка Номинальное напряжение 2,2 ... 30 В пост. Рассеяние мощности 0,05 Вт Потребляемая мощность 0,3 Вт вход Соединительная сторона полевая сторона соединение терминалы 5+, 6- Входной сигнал 0/4 ... 20 мА, макс. 50 мА Падение напряжения ≤ 2.3 V Вывод Соединительная сторона контрольная сторона соединение терминалы 3-, 4+ пульсация ≤ 10 мВ эфф Характеристики переноса точность Максимум. 0,1% от полной шкалы Влияние температуры окружающей среды <100 ppm / K полномасштабного значения Диапазон частот 0 ... 100 Гц Время нарастания / спада ≤ 3,5 мс Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -25 ... 70 ° C (-13 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 соединение винтовые клеммы Сечение сердечника 0,5 ... 2,5 мм 2 (20 ... 14 AWG) Вес 70 гр. Габаритные размеры 6.2 x 97 x 107 мм, тип корпуса S1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
